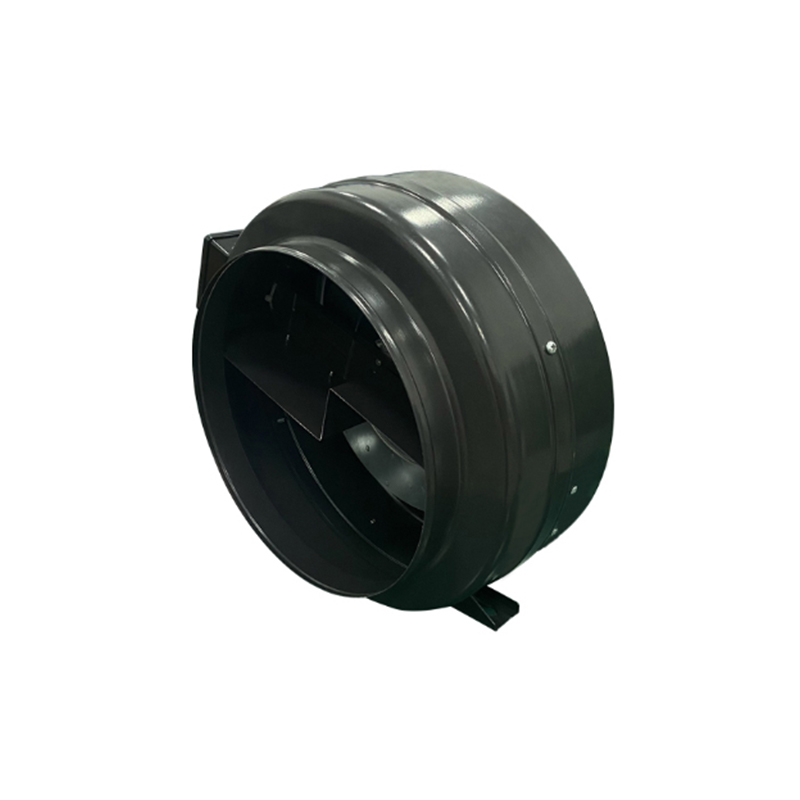

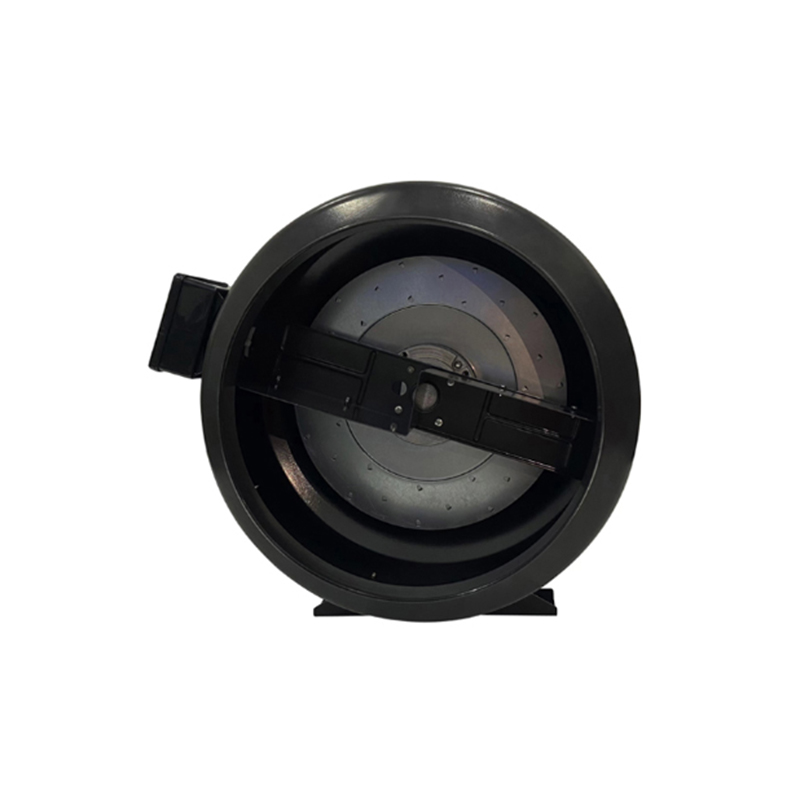

315mm EC 管道风机PQ3N315B2E-MZ0

这款PQ3N315B2E-MZ0 315mm EC管道风机是一款融合高效节能与紧凑设计的管道通风机。作为专业的离心式管道风机，它采用后向离心叶轮与EC电机组合，在提供高达1780 m³/h强劲风量的同时，保持优异的静压输出，能够轻松克服长距离管道及弯头的阻力，确保通风系统气流畅通无阻。其小型管道风机的定位使其具备极为紧凑的机身结构，315mm口径配合短筒设计，可灵活安装于吊顶夹层、橱柜顶部或设备机柜等狭窄空间，大幅降低安装门槛。同时，作为一款超薄静音管道风机，它在结构优化与电机调校上下足功夫，运行噪音低至77 dB(A)，尤其适合对安静环境有要求的住宅、办公室或商业场所。

该风机内置EC电机智能控制模块，支持0-10V/PWM无级调速，可根据实际需求实时调节风量，实现按需通风、节能降耗。整机采用高品质滚珠轴承与防腐涂层，确保长期稳定运行。无论是住宅新风系统、商用空调机组，还是小型工厂通风改造，这款管道通风机都能提供高效、静音、可靠的空气动力解决方案。

基本参数

测试条件：

输入电压——额定工作电压(230VAC/50Hz)

温度——室温

湿度——65% RH

注意事项：

1.电源线: AC(3×AWG20#)，DC(4×AWG24#)。

2.三芯线: 棕线=火线；蓝线=零线；黄&绿线=接地线。

3.四芯线: 红线=输出电压+10VDC(可作为调速输入电压或FG信号上拉电压，需与上拉电阻器串联使用，详情见接线图)；黄线=0-10直流电压调速/占空比调速；白线=转速信号输出 (示波器)；蓝线=接地线。
